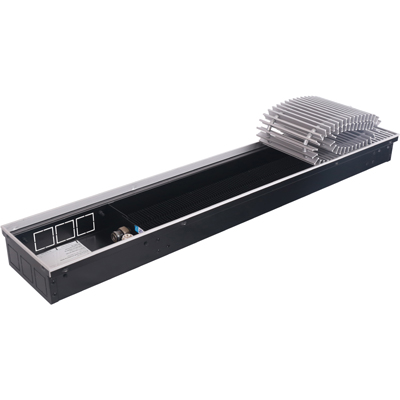

Конвектор внутрипольный естественный Stout (Стаут) 1000х240х150 мм (SCN-1100-1524100)

Внутрипольный конвектор STOUT типа SCN - отопительный прибор конвективного типа, встраиваемый в конструкцию пола и предназначенный для применения в системах водяного отопления жилых и общественных зданий. Прибор может устанавливаться у витражного остекления без нарушения эстетики помещения, защищая людей от ниспадающих от окон потоков холодного воздуха.

Конвектор типа SCN состоит из корпуса, теплообменника, декоративной решетки и монтажного комплекта.

Корпус изготовлен из листовой оцинкованной стали толщиной 1 мм и покрыт черной порошковой эмалью. По верхнему краю корпуса запрессована рамка для установки декоративной решетки. В стенках корпуса предусмотрены отверстия для подключения конвектора к трубопроводам системы отопления.

Теплообменник представляет собой круглую медную бесшовную трубу (или несколько труб в зависимости от типоразмера конвектора, объединенных коллекторами) с оребрением из гофрированных в вертикальной плоскости алюминиевых пластин. К концам трубы (или к коллектору) припаяны латунные штуцеры с накидной гайкой G3/4 дюйма для соединения теплообменника с запорно-регулирующей арматурой. На штуцере для подвода теплоносителя установлен малогабаритный воздуховыпускной кран с резьбой 3/8 дюйма.

Декоративная решетка состоит из поперечных алюминиевых профилей, стянутых через втулки пружиной из нержавеющей стали. Такая конструкция решетки позволяет сворачивать ее в рулон при обслуживании элементов конвектора. Ширина профилей и расстояние между ними (9 мм) обеспечивает живое сечение решетки не менее 75%. Для предотвращения возникновения шума при перемещении и вибрации решетки по периметру рамки вклеена полоска из пористой резины. Конвектор устанавливается в канал внутри пола, выравнивается вровень с поверхностью пола регулировочными винтами и закрепляется с помощью штатных ножек.

Внутрипольный конвектор работает по принципу свободной конвекции. Воздух помещения опускается через часть решетки в продольный канал между стенкой корпуса и теплообменником и затем, нагреваясь, выходит вверх через другую ее половину.

Расшифровка артикула: SCN-1100-0819080 SCN - естественная конвекция ( SCQ - принудительная конвекция)

1 - решетка рулонная (2 - решетка линейная)

1 - U-образный бортик ( 2 - F - образный бортик)

0 - цвет анодированный алюминий (другой цвет по запросу)

0 - подключение правое ( 1 - подключение левое)

08 - высота (07 - 75 мм, 08 - 80 мм. 11 - 110 мм, 15 - 150 мм, 20 - 200 мм )

19 - ширина (19 - 190 мм, 24 - 240 мм, 30 - 300 мм, 38 - 380 мм)

080 - длина (080 - 800 мм, 100 - 1000 мм, ..., 300 - 3000 мм)
